पीसीबी टर्मिनल ब्लॉक पर एक संक्षिप्त चर्चा

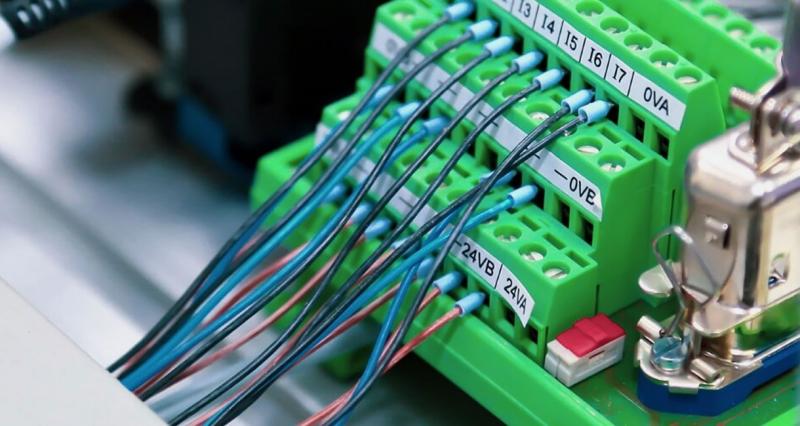

पीसीबी टर्मिनल ब्लॉक, उनके कई फायदों के कारण, औद्योगिक स्वचालन में व्यापक रूप से उपयोग किए जाते हैं। स्थिरता, टिकाऊपन, सुरक्षा और कम रखरखाव आवश्यकताओं जैसी उनकी विशेषताएं सिस्टम की विश्वसनीयता में सुधार करने और उपकरणों के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने में मदद करती हैं।

पीसीबी टर्मिनल ब्लॉक विभिन्न प्रकारों में आते हैं, जिन्हें आमतौर पर विभिन्न उपयोग परिदृश्यों, कनेक्शन विधियों और इंस्टॉलेशन विधियों के आधार पर वर्गीकृत किया जाता है।。

स्क्रू प्रकार

 विशेषताएं: एक सुरक्षित विद्युत कनेक्शन बनाने के लिए केबल को स्क्रू का उपयोग करके कसकर दबाया जाता है। इस प्रकार का टर्मिनल ब्लॉक अधिकांश विद्युत उपकरणों के लिए उपयुक्त है, विशेष रूप से उच्च धारा वाले अनुप्रयोगों के लिए।

 अनुप्रयोग: आमतौर पर विद्युत नियंत्रण कैबिनेट, वितरण बक्से और अन्य समान सेटिंग्स में उपयोग किया जाता है।

 लाभ: स्थापित करने में आसान, विश्वसनीय संपर्क, और उच्च धाराओं को झेलने में सक्षम।

स्प्रिंग प्रकार

  विशेषताएं: यह तारों को जकड़ने के लिए स्प्रिंग बल का उपयोग करता है, जिससे अतिरिक्त उपकरणों की आवश्यकता समाप्त हो जाती है। केबल डालने के बाद स्प्रिंग अपने आप टाइट हो जाती है।

 अनुप्रयोग: आमतौर पर कुछ स्वचालन उपकरण, पीएलसी नियंत्रण प्रणाली और आधुनिक वितरण उपकरण में पाया जाता है।

 लाभ: त्वरित स्थापना, मजबूत बन्धन, उन अनुप्रयोगों के लिए उपयुक्त जिन्हें बार-बार अलग करने या केबल बदलने की आवश्यकता होती है।

हम अक्सर टर्मिनल ब्लॉकों के लिए पिन पिच का विवरण देखते हैं। आइए आज इस बिंदु पर विस्तार करें।

पिन पिच निश्चित टर्मिनल ब्लॉकों (और अन्य कनेक्टर्स) में दो आसन्न पिनों या टर्मिनलों के बीच की दूरी को संदर्भित करता है, जिसे आमतौर पर मिलीमीटर (मिमी) में मापा जाता है। टर्मिनल ब्लॉक और कनेक्टर्स के डिज़ाइन में यह एक महत्वपूर्ण पैरामीटर है। नीचे कई कारण बताए गए हैं कि पिन पिच क्यों महत्वपूर्ण है और इसका महत्व क्या है:

मानकीकृत डिज़ाइन

उद्देश्य

पिन पिच का मानकीकरण टर्मिनल ब्लॉकों को विभिन्न उपकरणों और सर्किट बोर्डों के साथ संगत करने की अनुमति देता है, जिससे अनुकूलता और विनिमेयता सुनिश्चित होती है। एक मानकीकृत पिन पिच निर्माताओं के लिए उत्पादन को सरल बनाती है और विभिन्न ब्रांडों और उपकरणों के बीच असंगतता को कम करती है। उदाहरण के लिए, 2.54 मिमी पिन पिच (आमतौर पर 0.1-इंच पिच के रूप में जाना जाता है) का उपयोग इलेक्ट्रॉनिक घटकों और सर्किट बोर्ड कनेक्शन में व्यापक रूप से किया जाता है, जो विभिन्न घटकों के बीच उचित मिलान सुनिश्चित करता है।

घनत्व और स्थान

पिन पिच का आकार टर्मिनलों के बीच की दूरी निर्धारित करता है, जो बदले में डिवाइस के घनत्व और स्थान उपयोग को प्रभावित करता है। उच्च-घनत्व वाले सर्किट बोर्डों या उपकरणों में, एक छोटी पिन पिच कब्जे वाली जगह को कम करने में मदद करती है, जिससे सीमित क्षेत्र में अधिक कनेक्शन बिंदु जोड़े जा सकते हैं। उदाहरण के लिए, उच्च-घनत्व सर्किट बोर्ड में उपयोग किए जाने वाले कनेक्टर जगह बचाने के लिए 0.8 मिमी या 1.0 मिमी की पिन पिच को अपना सकते हैं, जबकि बड़े घटकों के लिए कनेक्टर 2.54 मिमी जैसे बड़े पिन पिच को चुन सकते हैं।

विद्युत प्रदर्शन

●पिन पिच का आकार टर्मिनल ब्लॉकों की विद्युत विशेषताओं को प्रभावित करता है, जिसमें प्रतिबाधा, संचरण गति और वर्तमान-वहन क्षमता शामिल है। एक पिन पिच जो बहुत छोटी है, खराब संपर्क या विद्युत हस्तक्षेप का कारण बन सकती है, जबकि एक पिच जो बहुत बड़ी है वह जगह बर्बाद कर सकती है और संपर्क प्रतिरोध बढ़ा सकती है

●उन सर्किटों के लिए जिनमें हाई-स्पीड सिग्नल ट्रांसमिशन शामिल है (जैसे डेटा बसें या संचार सर्किट), सिग्नल ट्रांसमिशन देरी और हस्तक्षेप को कम करने के लिए डिज़ाइन प्रक्रिया के दौरान एक छोटी पिन पिच चुनी जा सकती है।

यांत्रिक शक्ति और स्थिरता

●एक बड़ी पिन पिच का मतलब आम तौर पर टर्मिनल ब्लॉकों के बीच अधिक जगह होता है, जो मोटे पिन या अधिक मजबूत कनेक्शन संरचनाओं की अनुमति देता है। यह कनेक्शन की यांत्रिक शक्ति को बढ़ाता है, जिससे यह उच्च-वर्तमान अनुप्रयोगों या जिनके लिए उच्च यांत्रिक स्थिरता की आवश्यकता होती है, के लिए उपयुक्त हो जाता है। बढ़ी हुई जगह अधिक टिकाऊ कनेक्शन की अनुमति देती है, जो शारीरिक तनाव, कंपन या अन्य यांत्रिक बलों को अधिक प्रभावी ढंग से झेल सकती है।

●ऑटोमोटिव या औद्योगिक उपकरण जैसे अनुप्रयोगों में टर्मिनल ब्लॉकों के लिए, कंपन या प्रभाव के अधीन वातावरण में स्थिरता और दृढ़ता सुनिश्चित करने के लिए एक बड़ी पिन पिच (जैसे, 5 मिमी) की आवश्यकता हो सकती है। बढ़ी हुई पिन पिच अधिक मजबूत कनेक्शन की अनुमति देती है जो इन वातावरणों में विशिष्ट यांत्रिक तनावों को बेहतर ढंग से झेल सकती है, जिससे विश्वसनीय विद्युत संपर्क बनाए रखने और कनेक्शन विफलताओं को रोकने में मदद मिलती है।

विभिन्न तार आकारों को अपनाना

●टर्मिनल ब्लॉक की पिन पिच को उपयोग किए जा रहे तार या केबल की विशिष्टताओं को भी ध्यान में रखना चाहिए। एक बड़ी पिन पिच मोटे तारों के उपयोग की अनुमति देती है, जो इसे उच्च-शक्ति या उच्च-वर्तमान अनुप्रयोगों के लिए उपयुक्त बनाती है। कम-शक्ति और परिशुद्धता वाले उपकरणों के लिए छोटी पिन पिच अधिक उपयुक्त होती है।

●छोटे इलेक्ट्रॉनिक उपकरणों (जैसे फोन या कंप्यूटर) के लिए उपयोग किए जाने वाले कनेक्टर आमतौर पर कॉम्पैक्ट डिज़ाइन के लिए छोटे पिन पिचों का चयन करते हैं, जबकि उच्च-शक्ति उपकरणों या पावर सिस्टम के लिए कनेक्टर उच्च धाराओं को समायोजित करने के लिए बड़े पिन पिचों का विकल्प चुनते हैं।

विनिर्माण और संयोजन सुविधा

●विभिन्न पिन पिचें विनिर्माण और असेंबली के दौरान संचालन को सरल बनाने में मदद करती हैं। उदाहरण के लिए, एक बड़ी पिन पिच प्लग-एंड-प्ले संचालन की सुविधा प्रदान करती है, जो इसे मैन्युअल कनेक्शन के लिए उपयुक्त बनाती है, जबकि एक छोटी पिन पिच स्वचालित उत्पादन लाइनों के लिए अधिक उपयुक्त होती है।

●स्वचालित उत्पादन प्रक्रिया में, छोटी पिच वाले टर्मिनलों को मशीनों द्वारा आसानी से और सटीक रूप से वेल्ड या असेंबल किया जा सकता है।

विभिन्न कार्य परिवेशों के अनुकूल बनें।

●पिन पिच का चुनाव भी कामकाजी माहौल से संबंधित है। एक बड़ी पिन पिच बेहतर ताप अपव्यय और पर्यावरणीय हस्तक्षेप के प्रति प्रतिरोध प्रदान करने में मदद करती है, जो इसे उच्च तापमान, उच्च आर्द्रता और अन्य कठोर वातावरणों के लिए उपयुक्त बनाती है; जगह की कमी वाले वातावरण में छोटी पिन पिच का उपयोग किया जा सकता है।

●एयरोस्पेस या चिकित्सा उपकरणों जैसे उच्च-स्तरीय क्षेत्रों में, कठोर आवश्यकताओं वाले कनेक्टर का उपयोग किया जा सकता है, जहां पिन पिच डिज़ाइन उच्च परिशुद्धता, विरोधी हस्तक्षेप और लघुकरण जैसे कारकों को ध्यान में रखता है।

टर्मिनल कनेक्टर के डिज़ाइन में पिन पिच एक महत्वपूर्ण पैरामीटर है, जो सीधे डिवाइस की कार्यक्षमता, प्रदर्शन, विश्वसनीयता और स्थान उपयोग को प्रभावित करता है। विशिष्ट एप्लिकेशन आवश्यकताओं के आधार पर, उपयुक्त पिन पिच का चयन कनेक्शन की सुरक्षा, स्थिरता और अनुकूलता सुनिश्चित करता है।
