क्या टर्मिनल ब्लॉक को सुरक्षित और अधिक कुशल विद्युत कनेक्शन की कुंजी बनाता है?

टर्मिनल ब्लॉकआवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों में विद्युत तारों को सुरक्षित, व्यवस्थित और वितरित करने के लिए उपयोग की जाने वाली मूलभूत कनेक्शन इकाइयों के रूप में कार्य करें। उनका प्राथमिक उद्देश्य यह सुनिश्चित करना है कि विद्युत सर्किट स्थिर, सुरक्षित और बनाए रखने में आसान रहें। जैसे-जैसे विद्युत प्रणालियाँ अधिक जटिल होती जाती हैं, विश्वसनीय कनेक्शन घटकों की आवश्यकता और भी अधिक महत्वपूर्ण होती जाती है।

टर्मिनल ब्लॉक को वायरिंग को सरल बनाने, इंस्टॉलेशन त्रुटियों को कम करने और सिस्टम अखंडता बनाए रखने के लिए डिज़ाइन किया गया है। चाहे मशीनरी, बिजली वितरण, स्वचालन नियंत्रण, या औद्योगिक पैनलों में उपयोग किया जाता है, वे एक सुरक्षित कनेक्शन बिंदु प्रदान करते हैं जहां तारों को डाला और क्लैंप किया जा सकता है। उनकी संरचना में एक इन्सुलेटिंग बॉडी, प्रवाहकीय धातु घटक और क्लैंपिंग तंत्र शामिल हैं। ये सुविधाएँ विद्युत सर्किट को ढीलेपन, कंपन, अधिभार और पर्यावरणीय प्रभावों से बचाती हैं।

मुख्य उत्पाद पैरामीटर (सूची प्रारूप)

टर्मिनल ब्लॉकों की पेशेवर समझ के लिए उनकी विशिष्टताओं के बारे में स्पष्ट दृष्टिकोण की आवश्यकता होती है। उत्पाद की गुणवत्ता और प्रदर्शन का मूल्यांकन करने के लिए उपयोग किए जाने वाले विशिष्ट पैरामीटर नीचे दिए गए हैं:

• रेटेड वोल्टेज:मॉडल के आधार पर 250V-1000V

• वर्तमान मूल्यांकित:5ए-500ए

• तार आकार अनुकूलता:एडब्ल्यूजी 26-एडब्ल्यूजी 2

• इन्सुलेशन सामग्री:पॉलियामाइड 66 (पीए66) / पॉलीकार्बोनेट / फेनोलिक राल

• तापमान प्रतिरोध:-40°C से +125°C

• माउन्टिंग का प्रकार:डीआईएन रेल माउंट या पैनल माउंट

• संपर्क सामग्री:टिन या निकल चढ़ाना के साथ तांबा मिश्र धातु

• क्लैंपिंग विधि:स्क्रू प्रकार, स्प्रिंग क्लैंप, पुश-इन, बैरियर प्रकार

• लौ प्रतिरोध:UL94 वी-0

• टोक़ आवश्यकता:प्रकार के आधार पर 0.4-2.5 एनएम

• मानकों का अनुपालन:यूएल, सीएसए, आईईसी, सीई

इन मापदंडों को समझने से यह निर्धारित करने में मदद मिलती है कि एक टर्मिनल ब्लॉक विभिन्न विद्युत भार, पर्यावरणीय चुनौतियों और स्थापना स्थितियों के तहत कैसा प्रदर्शन करता है। उच्च गुणवत्ता वाली इन्सुलेशन सामग्री और टिकाऊ क्लैंपिंग संरचनाएं लंबी सेवा जीवन और बढ़ी हुई सुरक्षा के लिए आवश्यक हैं।

इलेक्ट्रिकल इंजीनियरिंग अनुप्रयोगों में टर्मिनल ब्लॉक क्यों विशिष्ट हैं?

टर्मिनल ब्लॉकों का महत्व साधारण तार कनेक्शन से कहीं आगे तक फैला हुआ है। वे सुरक्षा बढ़ाने, सुविधा में सुधार और रखरखाव या सिस्टम अपग्रेड में डाउनटाइम को कम करने के लिए आवश्यक हो गए हैं। लेकिनक्योंक्या उद्योग टर्मिनल ब्लॉकों पर बहुत अधिक निर्भर हैं?

विद्युत वितरण में बेहतर सुरक्षा

टर्मिनल ब्लॉक आकस्मिक शॉर्ट सर्किट, तार फिसलन और चाप गठन को रोकते हैं। उनका इंसुलेटेड आवास बिजली के झटके और आग के खतरों के जोखिम को कम करता है, जिससे वे उच्च-वोल्टेज वातावरण में अपरिहार्य बन जाते हैं।

उन्नत वायरिंग संगठन

नियंत्रण पैनल साफ-सुथरी और संरचित वायरिंग से लाभान्वित होते हैं, जो समस्या निवारण और स्केलेबिलिटी के लिए महत्वपूर्ण है। टर्मिनल ब्लॉक बहु-स्तरीय वायरिंग, लेबलिंग और ग्रुपिंग की सुविधा प्रदान करते हैं।

कम रखरखाव समय

क्योंकि वे तारों को आसानी से काटने और दोबारा जोड़ने की अनुमति देते हैं, तकनीशियन मरम्मत कार्य या उपकरण अपग्रेड तेजी से और अधिक कुशलता से कर सकते हैं।

सभी उद्योगों में बहुमुखी अनुप्रयोग

टर्मिनल ब्लॉकों का व्यापक रूप से उपयोग किया जाता है:

• औद्योगिक स्वचालन

• विद्युत वितरण पैनल

• रेल परिवहन प्रणालियाँ

• नवीकरणीय ऊर्जा प्रणालियाँ

• एचवीएसी नियंत्रण प्रणाली

• मशीनरी और रोबोटिक्स

• वायरिंग सिस्टम का निर्माण

उनकी बहुमुखी प्रतिभा उपलब्ध विभिन्न क्लैम्पिंग प्रौद्योगिकियों से उत्पन्न होती है। स्क्रू-प्रकार के ब्लॉक मजबूत यांत्रिक शक्ति प्रदान करते हैं, जबकि स्प्रिंग-क्लैंप या पुश-इन ब्लॉक तेज़ और टूल-मुक्त वायरिंग समाधान प्रदान करते हैं।

उनकी सामग्री की गुणवत्ता क्यों मायने रखती है?

उच्च श्रेणी का तांबा मिश्र धातु कम संपर्क प्रतिरोध सुनिश्चित करता है, उच्च धारा के तहत ज़्यादा गरम होने से बचाता है। ज्वाला-मंदक PA66 इन्सुलेशन गर्मी, रसायन या कंपन के संपर्क में आने वाले सर्किट की सुरक्षा करता है।

टर्मिनल ब्लॉक कनेक्टेड सिस्टम में विश्वसनीयता क्यों बढ़ाते हैं?

इलेक्ट्रिकल इंजीनियरिंग में, एक भी ढीला तार सिस्टम को बंद करने या गंभीर विद्युत विफलता का कारण बन सकता है। टर्मिनल ब्लॉक स्थिर यांत्रिक क्लैंपिंग और संक्षारण प्रतिरोधी संपर्क सतहों के माध्यम से इस जोखिम को रोकते हैं।

टर्मिनल ब्लॉक कैसे कार्य करते हैं और व्यावहारिक अनुप्रयोगों में उनका उपयोग कैसे किया जाता है?

टर्मिनल ब्लॉक दो या दो से अधिक विद्युत तारों के बीच एक सुरक्षित, प्रवाहकीय इंटरफ़ेस बनाकर संचालित होते हैं। उनका डिज़ाइन तारों को धातु कंडक्टर में डालने और यांत्रिक दबाव द्वारा मजबूती से सुरक्षित करने की अनुमति देता है।

टर्मिनल ब्लॉक कैसे काम करते हैं

1. तार की तैयारी:तार के सिरे से इन्सुलेशन हटा दें।

2. निवेशन:क्लैंपिंग यूनिट में तार डालें।

3. क्लैंपिंग:स्क्रू या स्प्रिंग तार कंडक्टर पर चिपक जाता है।

4. वर्तमान प्रवाह:विद्युत धारा ब्लॉक के अंदर धातु कंडक्टर के माध्यम से प्रवाहित होती है।

5. वितरण:अतिरिक्त सर्किट ब्रिजिंग एक्सेसरीज़ या एकाधिक टर्मिनलों के माध्यम से जुड़ते हैं।

वे विद्युत दक्षता में सुधार कैसे करते हैं

कम संपर्क प्रतिरोध और स्थिर चालन पथ की पेशकश करके, टर्मिनल ब्लॉक ऊर्जा हानि और हीटिंग को कम करते हैं। वे कई आउटपुट में बिजली के समान वितरण की भी अनुमति देते हैं, जो नियंत्रण प्रणालियों में आवश्यक है।

इंजीनियर सही टर्मिनल ब्लॉक प्रकार का चयन कैसे करते हैं

चयन इस पर निर्भर करता है:

• विद्युत भार क्षमता

• स्थापना वातावरण

• तारों की आवृत्ति

• पैनल स्थान की उपलब्धता

• सुरक्षा मानक

• स्थापना शैली

उदाहरण के लिए, ट्रेन और औद्योगिक मशीनरी जैसे मजबूत कंपन वाले वातावरण के लिए स्प्रिंग-क्लैंप ब्लॉक की सिफारिश की जाती है। स्क्रू-प्रकार के ब्लॉक स्थिर वातावरण में फिट होते हैं जिनके लिए उच्च टोक़ शक्ति की आवश्यकता होती है।

टर्मिनल ब्लॉक सिस्टम विस्तार में कैसे योगदान देते हैं

इलेक्ट्रिक पैनलों को अक्सर सिस्टम पैमाने के अनुसार संशोधन की आवश्यकता होती है। टर्मिनल ब्लॉक दीर्घकालिक विस्तारशीलता का समर्थन करते हुए, पूरे पैनल को रीवायर किए बिना नए सर्किट जोड़ने की अनुमति देते हैं।

भविष्य के रुझान टर्मिनल ब्लॉक विकास को कैसे आकार दे रहे हैं

भविष्य की विद्युत प्रणालियाँ कॉम्पैक्ट डिज़ाइन, उच्च प्रदर्शन और आसान स्थापना की मांग करती हैं। रुझानों में शामिल हैं:

• टूल-फ्री पुश-इन कनेक्शन तकनीक

• उच्च तापमान प्रतिरोध

• करंट ले जाने की क्षमता में वृद्धि

• सिग्नल डिटेक्शन के साथ स्मार्ट टर्मिनल ब्लॉक

• मॉड्यूलर, बहु-स्तरीय ब्लॉक सिस्टम

• अधिक पर्यावरण-अनुकूल इन्सुलेशन सामग्री

• बेहतर कंपन-प्रूफ तंत्र

जैसे-जैसे स्वचालन, नवीकरणीय ऊर्जा और डिजिटल प्रणालियों का वैश्विक स्तर पर विस्तार हो रहा है, तेज, सुरक्षित और अधिक लचीली वायरिंग का समर्थन करने के लिए टर्मिनल ब्लॉक प्रौद्योगिकियां विकसित हो रही हैं।

टर्मिनल ब्लॉक के बारे में सबसे आम प्रश्न क्या हैं? (प्रश्नोत्तर अनुभाग)

Q1: किस प्रकार के टर्मिनल ब्लॉक का सबसे अधिक उपयोग किया जाता है?

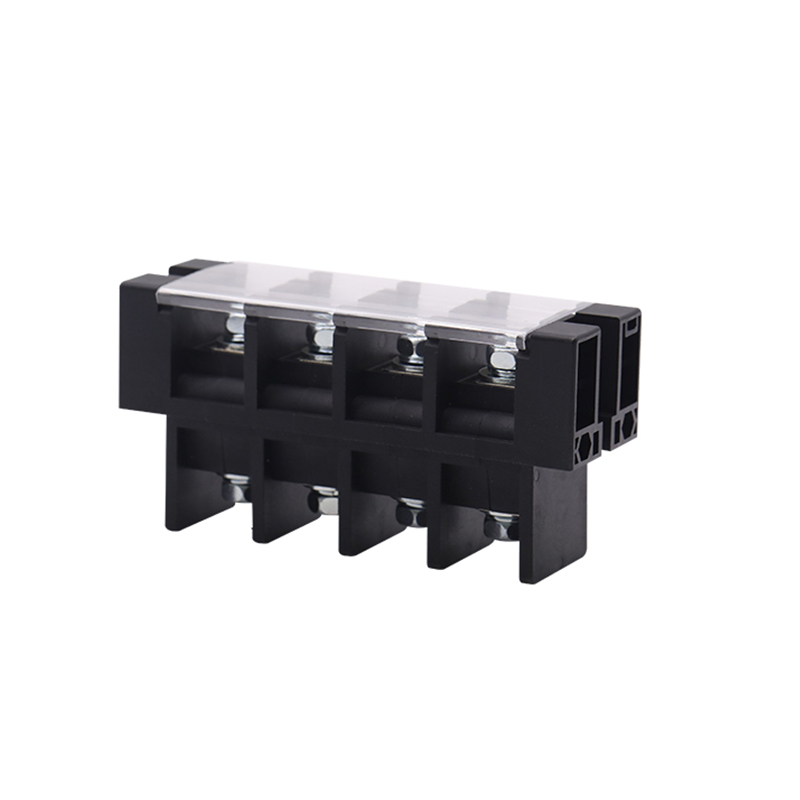

ए:मुख्य प्रकार स्क्रू टर्मिनल ब्लॉक, स्प्रिंग-क्लैंप टर्मिनल ब्लॉक, पुश-इन टर्मिनल ब्लॉक, बैरियर टर्मिनल ब्लॉक और फीड-थ्रू टर्मिनल ब्लॉक हैं। स्क्रू प्रकार मजबूत यांत्रिक शक्ति प्रदान करते हैं, स्प्रिंग क्लैंप तेज़ कंपन-प्रतिरोधी वायरिंग प्रदान करते हैं, पुश-इन प्रकार टूल-मुक्त इंस्टॉलेशन का समर्थन करते हैं, सुरक्षा के लिए बैरियर प्रकार अलग-अलग तारों की पेशकश करते हैं, और फीड-थ्रू प्रकार तार-से-तार कनेक्शन को सरल बनाते हैं। चुनाव विद्युत भार, स्थापना की स्थिति और रखरखाव आवश्यकताओं पर निर्भर करता है।

Q2: टर्मिनल ब्लॉक के लिए सही तार का आकार कैसे चुना जाना चाहिए?

ए:तार के आकार का चयन टर्मिनल ब्लॉक की रेटेड वायर गेज रेंज और वर्तमान क्षमता से मेल खाना चाहिए। कम आकार के तारों का उपयोग करने से अधिक गर्मी और वोल्टेज गिरने का खतरा होता है, जबकि बड़े आकार के तार सुरक्षित रूप से फिट नहीं हो सकते हैं, जिससे खराब क्लैंपिंग और संभावित सिस्टम विफलता हो सकती है। ब्लॉक के विनिर्देशों के अनुसार हमेशा AWG संगतता, इन्सुलेशन मोटाई और कंडक्टर सामग्री को सत्यापित करें।

Q3: टर्मिनल ब्लॉक विफलता का क्या कारण है और इसे कैसे रोका जा सकता है?

ए:सामान्य कारणों में ढीले कनेक्शन, संक्षारण, अधिभार, कंपन प्रभाव और एप्लिकेशन के लिए गलत टर्मिनल प्रकार का उपयोग करना शामिल है। रोकथाम में उचित टॉर्क अनुप्रयोग, संक्षारण प्रतिरोधी सामग्री का चयन करना, सही वर्तमान रेटिंग सुनिश्चित करना, आवश्यक होने पर कंपन प्रतिरोधी ब्लॉकों का उपयोग करना और नियमित रखरखाव जांच करना शामिल है। उच्च गुणवत्ता वाली सामग्री और सटीक स्थापना उत्पाद के जीवनकाल को महत्वपूर्ण रूप से बढ़ाती है।

टर्मिनल ब्लॉक भविष्य की विद्युत प्रणालियों को कैसे आकार देते रहेंगे?

सुरक्षित, संरचित और कुशल वायरिंग सुनिश्चित करने की क्षमता के कारण टर्मिनल ब्लॉक वैश्विक इलेक्ट्रिकल इंजीनियरिंग और औद्योगिक स्वचालन में आवश्यक बने रहेंगे। जैसे-जैसे विद्युत नेटवर्क का विस्तार हो रहा है और सिस्टम की विश्वसनीयता तेजी से महत्वपूर्ण होती जा रही है, उच्च-प्रदर्शन वाले टर्मिनल ब्लॉकों की मांग बढ़ती जा रही है। त्वरित-कनेक्ट तकनीक, कॉम्पैक्ट डिज़ाइन और उन्नत सामग्रियों में नवाचार अगली पीढ़ी के विद्युत घटकों को आकार देंगे।

उच्च गुणवत्ता वाले टर्मिनल ब्लॉक, जैसे कि प्रदान किए गएमैं कहता हूँ, सभी वायरिंग अनुप्रयोगों में सुरक्षा, स्थायित्व और प्रदर्शन का समर्थन करता है। पेशेवर इंजीनियरिंग समाधान और विश्वसनीय कनेक्शन सिस्टम के लिए,हमसे संपर्क करेंअधिक उत्पाद विवरण और तकनीकी सहायता के लिए।
